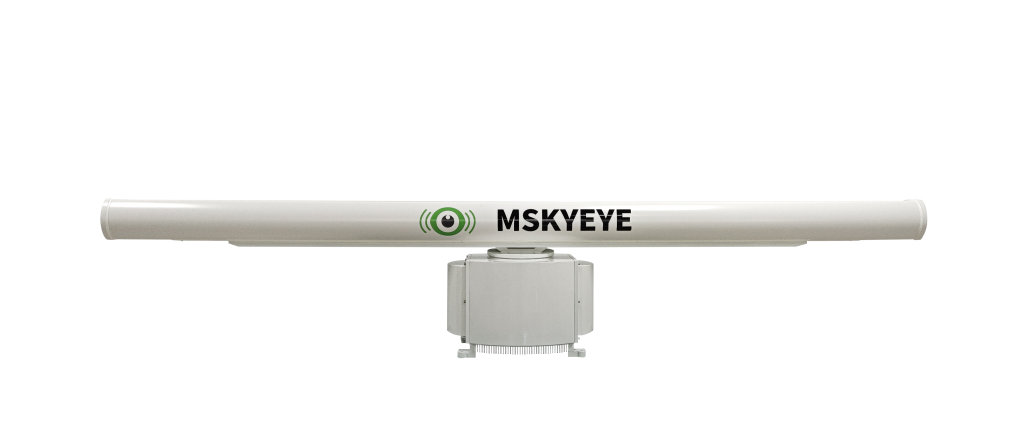

固态水域监视雷达

LW-R25-SG-1固态功放脉冲压缩水域监视雷达采用全固态发射机、STC脉冲压缩和全相参MTD数字信号处理、多组短脉冲多级补盲先进技术,具有单一工作模式完成全距离范围目标探测跟踪和零距离防撞目标探测功能,具备杂波抑制能力强、探测距离远、跟踪精度高等特点,能够在恶劣天气条件下,实现对各类水面目标,特别是小目标的高质量探测跟踪。

产品特点:

系统功能及主要特点

  • 安装于舰船,实现舰船的自主导航

     全相参MTD信号处理,高质量的杂波抑制能力,优异的强海面杂波背景下的动目标检测和跟踪能力,保证了舰船海上导航需要。

  • 导航和防撞功能集成一体

     多级短脉冲补盲+连续波极近距离目标探测技术,不仅在一种工作模式下实现全距离目标的检测和跟踪,而且实现了防撞所需的“0”距离目标检测。一部雷达集成导航与防撞功能。

  • 快速跟踪、准确定位

可对辖区范围内的各类目标(如小渔船、快艇等)进行有效定位、跟踪、识别,和目标属性的快速判定。

  • 全天候工作,全天时预警

可24小时连续工作,具有全天候全天时工作能力。

  • 与光电联动

与光电、 AIS等多种探测器联动工作,多探测手段优势互补,形成多元智能感知系统,实现自动抓拍取证。

  • 智能分析预警

多元智能感知系统可对特定目标(渔船)、敏感区域(禁捕区)进行重点监控,能够对目标进行统计、分类和捕鱼行为分析,对可疑目标或可疑行为发出告警。

  • 工作可靠,操作简便,可无人值守

系统采用固态发射,数字化集成设计技术,可靠性高、维修性好、界面友好、操作简便,可无人值守。

  • 扩展性强

系统可灵活配置,具备多站组网能力,支持多站数据融合、信息共享,设备资源利用率高、信息利用能力强。



雷达主要技术参数:

项    目

具体参数

工作频率

9370±160MHz,9频点

峰值功率

≥150w

最大占空比

20%

探测威力

8.0km(RCS≥0.1㎡,高2m,Pd=0.8,Pf=10-6

15.0km(RCS≥1㎡,高2m,Pd=0.8,Pf=10-6

25.0km(RCS≥10㎡,高2m,Pd=0.8,Pf=10-6

视距(RCS≥50㎡,高10m,Pd=0.8,Pf=10-6

仪表量程

20 km、40 km、60km(可选)

定位精度

距离定位精度:≤10m

范围定位精度:≤0.5°

分辨率

距离分辨率:≤15m

角度分辨率:≤1.0°

A/D变换

14bit

采样率

≥120MHz

接口数据率

千兆以太网

工作电压:

DC 28V

功率

200W±10%
